Surveying

Surveying क्या है:-

सर्वेक्षण पृथ्वी की सतह पर या उसके ऊपर विभिन्न बिंदुओं के रैखिक और कोणीय माप लेने की तकनीक है, ताकि उन्हें विभिन्न प्रकार के मानचित्रों जैसे भौगोलिक मानचित्र, स्थलाकृतिक मानचित्र, वन मानचित्र, टाउन प्लानिंग चार्ट, कैडस्ट्राल चार्टआदि का पता लगाने में मदद मिल सके।

सड़क, रेलवे, बांधों के लिए सर्वोत्तम स्थल आदि के लिए सर्वोत्तम संरेखण के चयन के लिए सर्वेक्षण किया जाना आवश्यक है।

सर्वेक्षण के लिए व्यापक रूप से इस्तेमाल किया जाने वाला उपकरण कुल स्टेशन है

Civil Engineering में सर्वेक्षण का महत्व:-

सभी Civil Engineering परियोजनाओं की योजना और Design जैसे कि राजमार्गों, पुलों, सुरंगों, बांधों आदि का निर्माण सर्वेक्षण माप पर आधारित है और इसके अलावा, निष्पादन के दौरान, किसी भी परिमाण की परियोजना का निर्माण सर्वेक्षण द्वारा स्थापित लाइनों और बिंदुओं के साथ किया जाता है।

इस प्रकार, सर्वेक्षण सभी Civil Engineering परियोजनाओं के लिए एक बुनियादी आवश्यकता है तथा अन्य मुख्य कार्य जिनमें सर्वेक्षण का मुख्य रूप से उपयोग किया जाता है जैसे कि

राष्ट्रीय और राज्य की सीमाओं को ठीक करने के लिए
चार्टलाइनों, नौगम्य धाराओं और झीलों का चार्ट बनाना
नियंत्रण बिंदु स्थापित करने के लिए
हाइड्रोग्राफिक और oceanographic चार्टिंग और मैपिंग को निष्पादित करने के लिए तथा
पृथ्वी की भूमि की सतह का Topographic नक्शा तैयार करने के लिए।

Levelling (समतल) क्या है:-

सर्वेक्षण में, पृथ्वी की सतह पर बिंदुओं के सापेक्ष ऊंचाइयों को निर्धारित करने की कला को "Levelling" कहा जाता है जिसका उद्देश्य है

Datum के संबंध में बिंदु की ऊंचाई का पता लगाना और
ऊंचाई पर एक बिंदु स्थापित करना

सामान्य Levelling instruments में sprit level, dumpy level, digital level और laser level शामिल हैं।

एक Levelling instruments जिसे "Level" और "Staff" कहा जाता है,

यह एक सतह है जो सभी बिंदुओं पर गुरुत्वाकर्षण की दिशा के लिए सामान्य है जैसा कि एक Plumb line (साहुल रेखा) द्वारा दर्शाया जाता है।

Note:-

Level line (स्तर रेखा):- यह एक स्तर सतह पर पड़ी एक स्तर रेखा है। यह सभी बिंदुओं पर साहुल रेखा के लिए सामान्य है।

Horizontal Plane (क्षैतिज तल):- एक बिंदु के माध्यम से एक क्षैतिज तल बिंदु पर स्तर की सतह के लिए एक तल स्पर्शरेखा है। यह उस बिंदु पर गुरुत्वाकर्षण की दिशा के लिए सामान्य है।

Horizontal line (क्षैतिज रेखा):- किसी क्षैतिज तल में पड़ी किसी भी रेखा को "क्षैतिज रेखा" कहा जाता है।

Vertical plane (ऊर्ध्वाधर तल):- यह वह तल होता है जिसमें ऊर्ध्वाधर रेखा होती है। किसी भी बिंदु पर एक ऊर्ध्वाधर रेखा उस बिंदु पर स्तर की सतह के लिए एक सामान्य रेखा है।

एक साहुल रेखा ऊर्ध्वाधर रेखा का एक उदाहरण है

DATUM:- Datum एक मनमाना स्तर की सतह या रेखा है जिसके संदर्भ में अन्य लाइन या सतह के स्तर की गणना की जाती है।

REDUCED LEVEL (RL):- दिए गए Datum के ऊपर या नीचे एक बिंदु की ऊँचाई या गहराई ।

BENCH MARK (BM):- यह ज्ञात ऊंचाई का एक निश्चित संदर्भ बिंदु है। यह निम्न प्रकार का हो सकता है।

GTS Bench mark (Geodetic Triangulation Survey):- इस प्रकार के Bench mark, को Survey of India जैसी National Agency द्वारा स्थापित किया जाता हैं। जो कि उच्चतम परिशुद्धता के साथ स्थापित होते हैं तथा MSL के ऊपर इनकी स्थिति और ऊंचाई GTS maps (100 किमी ) अंतराल के रूप में मानी जाती है।

Permanent Bench Mark:- वे GTS Bench mark जो (10 किमी )अंतराल के संदर्भ में स्थापित किये जाते हैं।

Arbitrary Bench Mark:- इस प्रकार के Bench mark की ऊँचाई को मनमाने ढंग से मान लिया जाता है।

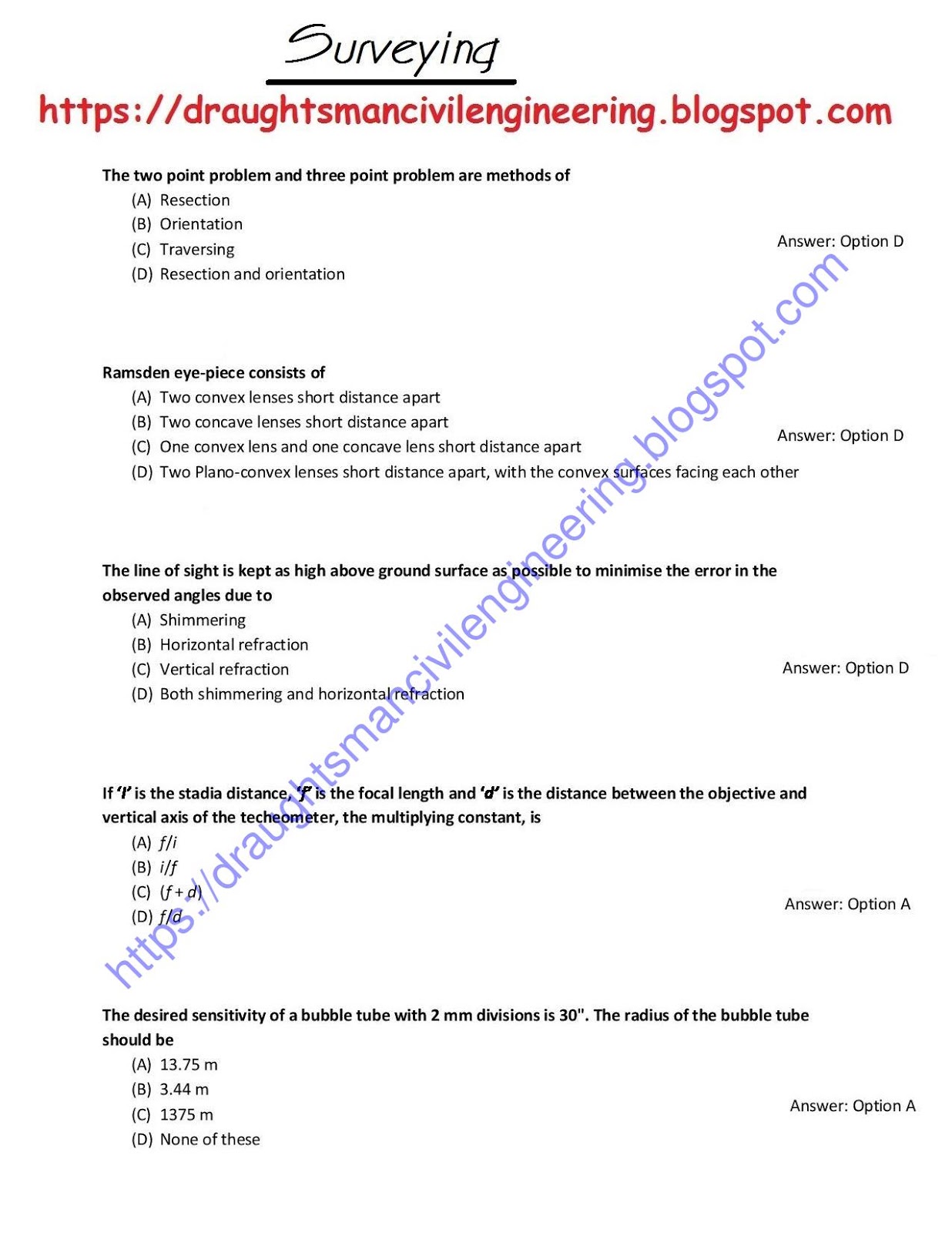

These are some objective multiple choice questions of surveying and leveling topic, which are very important from the exam point of view and this question is very helpful for you in your competitive exams.

सर्वेक्षण और स्तरीय विषय के कुछ वस्तुनिष्ठ बहुविकल्पीय प्रश्न हैं, जो परीक्षा के दृष्टिकोण से बहुत महत्वपूर्ण हैं और यह प्रश्न आपकी प्रतियोगी परीक्षाओं में आपके लिए बहुत उपयोगी हैं।
